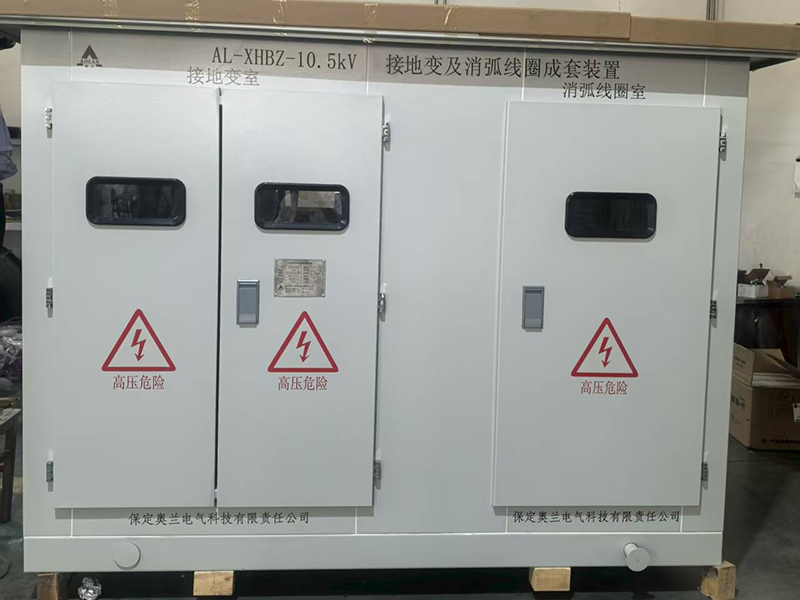

接地變及消弧線圈成套裝置屬于非標定制的設備通常用于6-35KV的電力系統當中,其中6.3KV 10.5KV 35KV比較常見。在經手的項目當中有些項目的參數要求并不是很明確因此需要廠家提供方案和技術支持。以下是洮南白城農業局農田灌溉項目的案列參考,本項目對于消弧線圈接地變成套裝置的消弧本體和接地變壓器的容量不明確,客戶提供了項目的單項接地電容電流為55.6A,據悉現場為10.5kV系統。
電流參數計算:
故系統中性點電壓UN=10.5kV/√3=6062V
中性點電流設計為
I=IC*1.35=55.6*1.35=75A
調匝式消弧線圈容量為10.5*75/√3=455kVA
Z型三相接地變壓器參數計算:
因現場無中性點,故需增配Z型三相接地變壓器導出中性點后再接中性點消弧線圈,則此接地變壓器容量為455kVA。
為便于生產裝配,接地變選擇為干式。
最終參數選擇:消弧線圈:10.5kV,455kVA 24-75A 17檔
三相Z型接地變壓器容量:10.5kV,455kVA。
