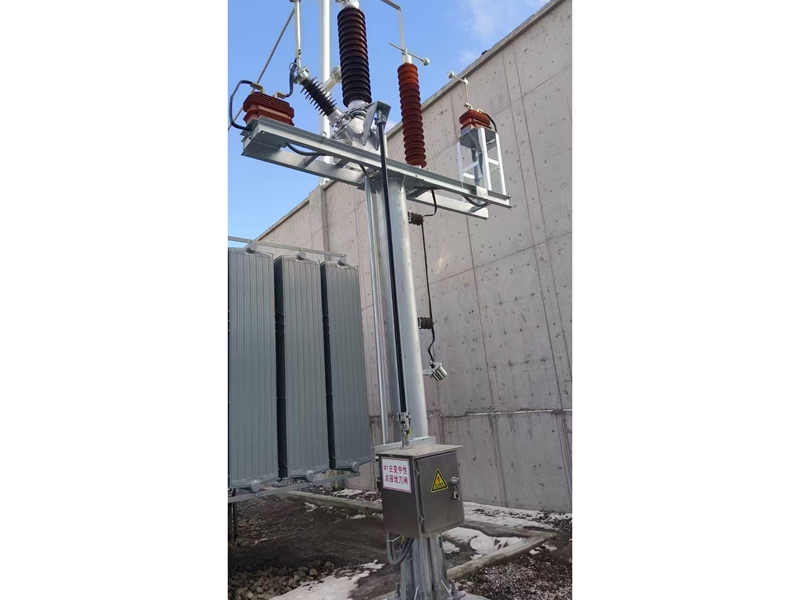

AL-JXB系列變壓器中性點間隙接地保護裝置
一、概述
1、AL-JXB型變壓器中性點間隙接地保護裝置用于35KV、110KV、220KV、330KV、500KV電力變壓器中性點,以實現變壓器中性點接地運行或不接地運行兩種不同的運行方式;從而避免由于系統故障,引發變壓器中性點電壓升高造成對變壓器的損害。本產品廣泛應用于電力、冶金、石化、建筑、環保等領域。
2、一般來說,棒間隙為不均勻電場,放電電壓不穩定分散性大決定其保護性能差。球間隙為均勻電場放電電壓穩定,分散性小保護性能好。球間隙現場調試比較容易,用戶可根據自己地區情況現場調試;而棒間隙尖頂特別難對準,所以現場調試難度大。球間隙采用不銹鋼球表面鍍銀、成本高并且固定要求高,所以許多廠家為降低成本而采用棒間隙,忽略了使用效果。
3、電流互感器選用:采用環氧樹脂澆注的干式電流互感器。電流互感器裝在不銹鋼箱體里,不受環境氣候影響,使用壽命長,使保護不會出現誤動或拒動且穩定可靠。
二、技術數據
AL-JXB型變壓器中性點間隙接地保護裝置的技術數據如下表:
|
產品型號 |
變壓器額 定電壓
kV |
變壓器中性點耐受電壓 |
隔離開關 |
氧化鋅避雷器 |
放電間隙 |
電流互感器 |
||||||
|
雷電全波和截波耐受電壓 kV (峰值) |
1min工頻
kV (有效值) |
額定電流
A |
操動機構 |
額定電壓
kV (有效值) |
持續運行電壓 kV (有效值) |
直流1mA 參考電壓 kV 不小于 |
8/20µs雷電沖擊電流殘壓 kV (峰值) |
工頻放電電壓 kV ±10% (有效值) |
型式 |
變比 |
||
|
AL-JXB-110 |
110 |
250 |
95 |
400 |
CS8-5 (手動)或 CJ6 (電動) |
72 |
58 |
103 |
186 |
83 |
環氧樹脂澆注全封閉支柱式 10kV 100/5 200/5 300/5 400/5 500/5 600/5 |
|
|
AL-JXB-220 |
220 |
320 |
200 |
600 |
144 |
116 |
205 |
320 |
166 |
|||
|
AL-JXB-330 |
330 |
440 |
292 |
600 |
CJ6 (電動) |
207 |
166 |
292 |
440 |
252 |
||

三、產品特點
1、符合標準,定制生產
AL-JXB型變壓器中性點間隙接地保護裝置按照GB1985-2004《高壓交流隔離開關和接地開關》、
GB/T11022-1999《高壓開關設備和控制設備的共用技術要求》、GB11032-2000《交流無間隙金屬氧化物避雷器》、DL/T620-1997《交流電氣裝置的過電壓保護及絕緣配合》、GB5583-1985《互感器放電測量》、DL/T620-1997《交流電氣裝置的過電壓保護和絕緣配合》、GB3111.1-1997《高壓輸變電設備的絕緣配合》行業標準的有關規定設計;并有配套的工藝流程、檢驗流程,保證產品制造的流程化、標準化。
2、設計新穎,整體安裝
AL-JXB型變壓器中性點間隙接地保護裝置集隔離開關、氧化鋅避雷器、放電間隙和電流互感器等電氣設備于一體的成套設備,具有體積小,安裝調試方便,可靠性高的特點。
3、有效保護,特性穩定
AL-JXB型變壓器中性點間隙接地保護裝置主要采用球形放電間隙方式,比慣用的棒形放電間隙放電電壓準確率高、分散性小、特性穩定;與避雷器特性及主要變壓器的絕緣配合精確、充分有效,熱容量大,不易燒損,提高了保護安全性和保護效果。
4、組配靈活,使用方便
AL-JXB型變壓器中性點間隙接地保護裝置一般采用球形間隙,亦可按用戶要求采用棒形間隙。避雷器與隔離開關可根據工程需要任意組合選配。隔離開關的動作亦可按工程要求選擇使用手動或電動機構。間隙的技術參數可在工廠完成調試,亦可在現場進行調試。
5、技術力量雄厚,服務周到
我公司為生產廠家,技術力量雄厚,售前的技術交流咨詢可隨時到位。售后的安裝技術指導可按用戶要求及時進行。
四、使用條件
1、適用于戶內、外;
2、環境溫度:不低于-40℃,不高于+55℃;相對濕度:不大于95%(25℃);
3、海拔高度不超過4000m,超出4000m可根據實際情況特制;
4、地震烈度8度及以下地區;風速不超過35m/S;
5、電網頻率:58~62Hz(60Hz系統)、48~52Hz(50Hz系統);
6、安裝場所的空氣中不應含化學腐蝕氣體和蒸氣。
五、使用須知
1、變壓器中性點電流互感器一般裝設在變壓器出線套管上,不包括在本裝置內。本裝置接線圖如圖6所示。
2、訂貨時應告知變壓器額定電壓,電流互感器變比,隔離開關額定電流、操作機構形式,氧化鋅避雷器額定電壓等參數。當未具體指定時,將按本說明書技術數據標準配置交貨。
3、電流互感器二次側設0.5/10P兩個次級。供測量保護使用。不用時應將其短路。
4、連接到變壓器中性點的導線截面和型式由用戶決定。
六、外形及安裝尺寸





|
型 號 |
高 |
寬 |
長 |
底 座 孔 徑 |
底 座 孔 距 |
|
AL-JXB-110 |
1315 |
370 |
1300 |
4ר20 |
450×450 |
|
AL-JXB-220 |
1900 |
370 |
1300 |
4ר20 |
450×450 |
|
AL-JXB-330 |
由于體積原因可根據現場情況生產 |
||||

七、運輸及儲存
1、AL-JXB型變壓器中性點間隙保護成套裝置裝箱運輸。
2、運輸中應防雨、輕放、向上直立、防碰。
3、存放時應保持直立狀態,存放地點環境溫度在-40℃~+55℃范圍內,不允許有化學物質。
八、安裝要求
1、設備可利用底座的4個安裝孔進行吊裝,不得把吊繩捆綁在瓷柱上,防止損壞設備。
2、固定操作機構的槽鋼支架和由操作機構到隔離開關導電桿轉軸的鋼管,不在本裝置的供貨范圍內。均由安裝單位現場制作,長度、尺寸現場確定。
3、設備應可靠接地。
4、產品的外形及尺寸以實際供貨為準。
5、隔離開關的安裝可參照附件GW8系列中性點隔離開關的安裝說明進行。
九、產品驗收
1、外觀檢查:
檢查設備外觀完好,附件齊全狀況外觀檢查完成后,解開避雷器與間隙連接母線排,打開隔離開關。進行以下參數性能測試:
2、氧化鋅避雷器測試:
2.1工頻1 mA參考電壓試驗:
在避雷器兩端施加工頻電壓,當通過避雷器的電流等于1mA時,測量加在避雷器上的工頻電壓,該電壓應不低于避雷器額定電壓。
2.2直流1mA參考電壓試驗:
在避雷器兩端施加直流電壓(直流電壓的脈動部分不大于±1.5%),當通過避雷器的電流為1mA時,測量加在避雷器上的直流電壓值,該電壓應不得小于技術數據表中的規定值。
2.3泄漏電流試驗:
在避雷器兩端施加0.75倍直流1mA參考電壓,測出流過避雷器的漏電流,該電流值應不大于50μA。
注:嚴禁給避雷器做工頻放電電壓試驗。
3、隔離開關機械操作和機械特性試驗:
對隔離開關進行10次分、合閘空載操作,每次都應達到合閘位置和分閘位置。且整個過程中隔離開關各部分無損害。
4、放電間隙測試:
工頻放電電壓試驗:
在試驗變壓器原邊串聯一塊10A及以上的電流表。在間隙的進線端子與接地端子N之間施加工頻電壓,試驗時施加到放電間隙的電壓應從零開始,在高壓側能準確讀數的條件下,迅速升壓到間隙放電為止(觀察電流表,當電流發生突變時,表明間隙放電,此刻的電壓值應為工頻放電電壓值)。每次放電后,應在0.2秒內切斷工頻電源。每連續兩次試驗時間間隔不小于10S,測量次數為3次,每次所測的放電電壓值應符合技術數據表中規定。
注:如果工頻放電電壓值超出范圍,可對間隙進行微調。
在上述試驗過程中無沿面放電、閃絡現象,參數符合要求即為合格。
試驗完畢,恢復試驗前拆開的避雷器和間隙的連接母線排。
