一、裝置概述

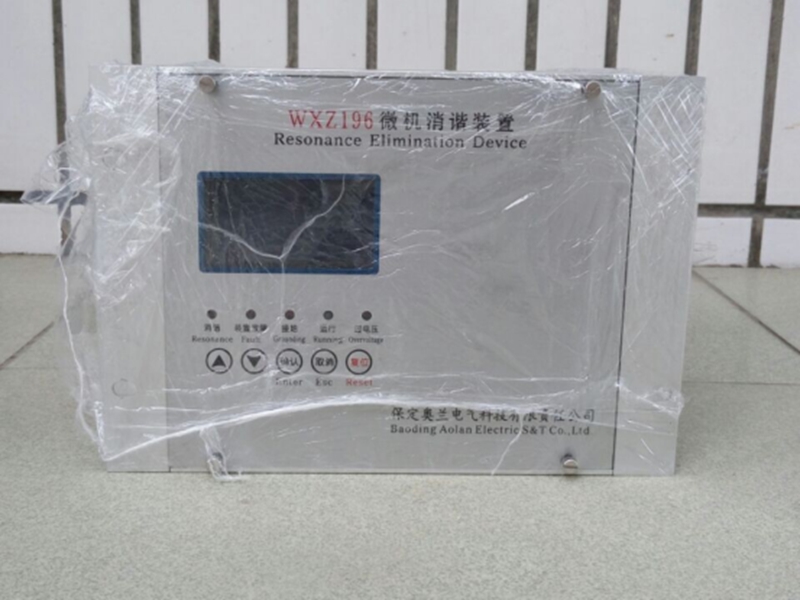

AL-WXZ196系列智能消諧裝置是我公司針對于66kV、35kV、10kV、6kV、3kV及以下電壓等級的中性點不接地或經電阻、消弧線圈接地系統。本裝置利用80C196單片機作為檢測、控制的核心元件,采用大功率、無觸點元件消諧,以液晶顯示器(LCD)、信號指示燈、微型打印機為人機接口,配以先進的智能化軟件,從而使操作更簡單、更直觀、更準確。
該裝置可實時監測并顯示PT開口三角電壓17Hz、25Hz、50Hz、150Hz四種頻率的電壓分量,發生故障時可迅速啟動;并可以區分過電壓、鐵磁諧振以及單相接地,給出相應的報警信號;如是諧振故障,可迅速啟動消諧器件進行消諧;并配有通信接口把故障信息傳送至主控室,實現遠動控制。
二、工作原理
本裝置采用了80C196單片微機作為核心,對PT開口三角電壓(即:零序電壓)進行循環檢測,在正常工作情況下,該電壓在30V以下,裝置內的大功率消諧元件處于阻斷狀態,對系統無任何影響。當PT開口三角電壓大于30V時,說明系統出現故障,本裝置對電壓互感器開口三角電壓進行數據采集,然后對數據進行分析,判斷出當前的故障狀態;如果是某種頻率的鐵磁諧振,迅速啟動消諧電路予以消諧。如果是過電壓或接地,裝置給出相應的報警信號。
對于各種故障,裝置可以分別給出報警信號和顯示、打印,并自動記錄、存貯有關故障信息,并上報給上位機。

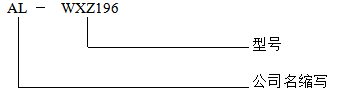

三、型號說明

四、技術參數
1、工作電源:DC/AC220V;
2、電壓等級:3~66kV;
3、母線段數:1-4段;(可選)訂貨時注明;
4、可消除諧振頻率:17Hz(3分頻)、25Hz(2分頻)、50Hz(工頻)、150Hz(3倍頻)及以上頻率的鐵磁諧振。
五、使用條件
1、環境溫度:-35℃~55℃;采用寬溫液晶顯示;
2、相對濕度≤95%;
3、大氣壓力80~110Kpa;
4、海拔高度:5KM以下。
六、裝置特點
1、數據采集、運算、邏輯判斷、控制輸出等速度快,精度高,抗干擾、自檢及自恢復能力強;
2、綜合國內各種先進技術,多年的現場運行經驗,性能穩定可靠;
3、采用寬溫液晶顯示器(LCD),中文菜單,操作簡便,顯示信息直觀,調試容易;
4、機箱采用鋁鎂合金材質,拉絲貼膜,美觀大方,抗干擾性強;
5、實時顯示PT開口三角電壓4種頻率(3分頻/17Hz、2分頻/25Hz、工頻/50Hz、3倍頻/150Hz)的電壓分量;
6、可以判別過電壓、鐵磁諧振以及單相接地,并對鐵磁諧振迅速消諧;對各種故障均可給出告警信號并顯示、打印和保存有關信息(具有3對常開觸點及一對常閉觸點);并可以及時打印輸出故障報告(故障類型、故障時間及PT開口三角電壓4種頻率的電壓分量);
7、有記憶功能,可存儲20次新近發生的故障信息,掉電后不丟失;
8、采用大功率、無觸點消諧元件,啟動迅速;
9、調試和維護簡單、方便;適用于各種電壓等級的PT;
10、可配置通信接口把各種故障信息傳送至有關部門,適用于無人值守變電站。
七、選型須知
|
選擇型號 |
母線段數 |
通訊 |
打印功能 |
設計附錄圖 |
|
AL-WXZ196 |
1-4段母線(可選) |
有(485) |
無/有 |
端子圖詳見附圖 |
注:1、本裝置的電源可以采用AC220V或者DC220V;如需要其它電壓等級的電源,在訂貨時請注明。
2、如需要打印機打印功能,幾段母線訂貨時請注明。
八、詳情請聯系對應市場經理。
