一、概述
隨著真空開關的廣泛使用,開斷能力引發的各類操作過電壓,對電力設備的保護提出了新的課題.由于中壓電網(3~66kV)的一些特殊性,常規避雷器對各類操作過電壓不敏感,起不到保護作用.組合式過電壓保護器是解決這一難題而研制的新產品。該類產品采用四星型接法,設置公共中性點,不但可以大大降低相間過電壓,而且相對地保護水平也有質的提高,起到了對真空開關操作過電壓的有效限制。本公司產品為復合絕緣式,結構小巧緊湊、整體全封閉成型;選用優質金屬氧化物閥片,工作特性高、使用方便;特別適合與KYN、XGN、GBC、JYN、GZS等不同型號的中壓成套開關柜配合使用,或直接安裝在小型箱式變電站內。
二、用途及執行標準
本產品使用于交流中壓3~66kV電力系統,用于防止主要由真空開關產生的操作過電壓對電力設備的損害,同時兼有防雷功能。
我公司產品技術標準,主要參考GB11032-2010《交流無間隙金屬氧化物避雷器》、JB/T10609-2006《交流三相組合式有串聯間隙金屬氧化物避雷器》、DL/T620-1997《交流電氣裝置的過電壓保護和絕緣配合》、JB/T10496-2005《交流三相組合式無間隙金屬氧化物避雷器》等,上述標準生產過電壓保護器產品,并已通過了全部實驗。
三、選型
用戶可根據被保護電器設備的不同選用相應的過電壓保護器,電壓等級有:3.3kV、6kV、10kV、35kV等多種規格和用途的產品供用戶選擇。
四、結構特點和安裝尺寸
本產品結構采用四星形接法,過電壓保護器A、B、C、D分別采高壓電纜引線,大大縮小了相間距離。由于采用對稱結構,其中任意三個可分別接A、B、C三相,另一相接地。
五、接線方式:

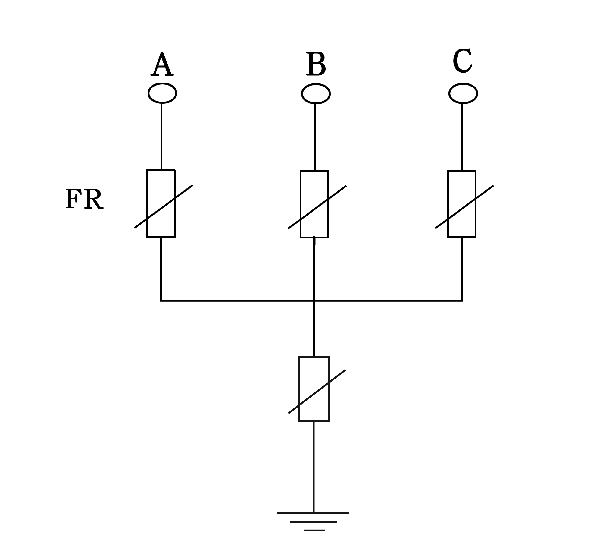

6~35kV 接線圖
產品標有符號“”單元接地線,其余三相分別接被保護電氣設備的A、B、C即可。
六、型號說明

保護對象:A — 電機型 B - 電站型(并通用于常規配電領域) C — 電容型
特征電壓:為系統電壓,包括3、 3.15*、6、6.3*、10、10.5*、35
