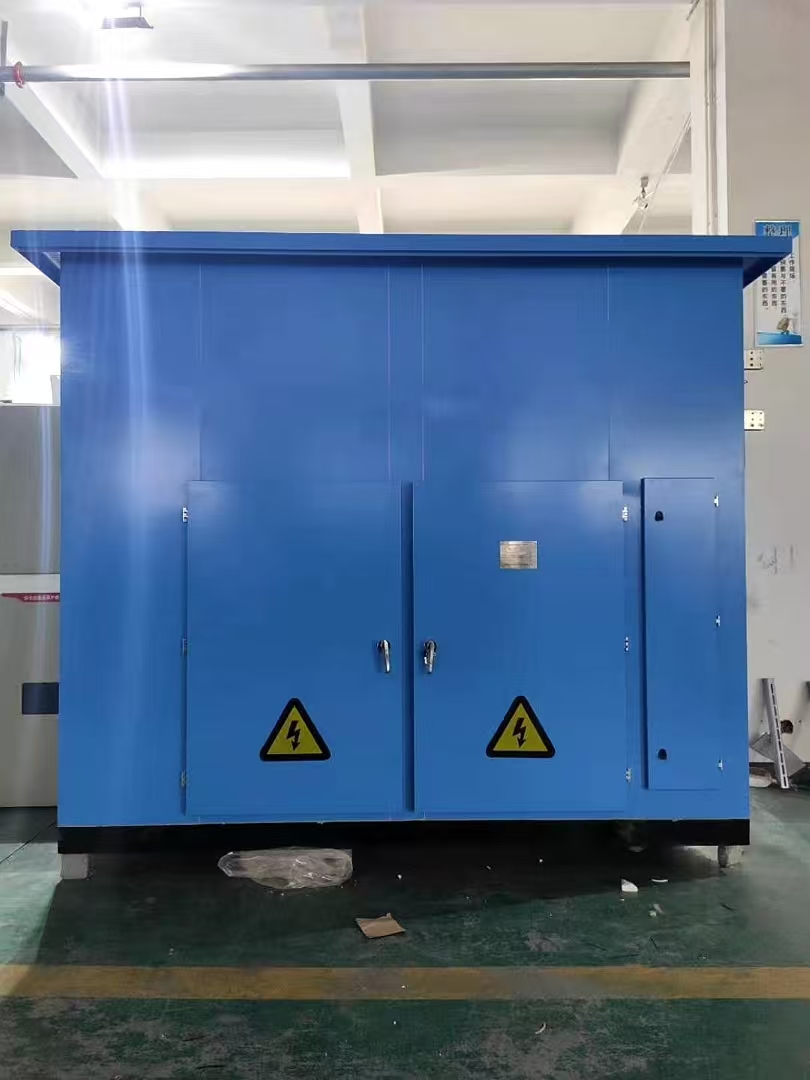

發電機中性點出線柜,是發電機中性點側的專用開關柜,核心作用是引出中性點、實現接地/保護、隔離檢修,保障發電機安全穩定運行。
一、核心功能
1. 中性點引出:把發電機三相繞組中性點從機內引出,實現集中管理
2. 接地方式實現:適配不同接地方案(直接接地/經電阻接地/經消弧線圈接地)
3. 保護與監測:配套零序電流/電壓互感器,提供接地故障保護、絕緣監測
4. 隔離檢修:配置隔離開關/接地開關,實現中性點安全隔離、檢修接地
5. 過電壓抑制:配合避雷器、電阻/消弧線圈,限制單相接地過電壓
二、典型配置(常見方案)
- 隔離開關/真空斷路器:中性點投切、隔離
- 接地電阻/消弧線圈:限制接地電流、抑制過電壓
- 零序CT/PT:故障電流、電壓采集
- 避雷器:操作/雷電過電壓保護
- 接地開關:檢修安全接地
- 儀表/測控:絕緣監測、參數顯示
三、常用接地方式(決定柜體配置)
1. 經高阻接地(中小型機組常用):限制接地電流,保護發電機鐵芯,允許短時運行
2. 經消弧線圈接地(大容量機組):補償電容電流,熄弧、降低過電壓
3. 直接接地(極少用):接地電流大,易損傷發電機,一般不采用
4. 不接地:小機組,單相接地僅發信號,不跳閘
四、適用場景
- 火力發電廠、水電站、新能源電站(風電/光伏配套燃機)
- 工業自備電廠、數據中心備用電源機組
- 與發電機出口柜、勵磁柜、廠用電柜配套組成發電機系統
五、關鍵作用
- 避免發電機單相接地故障擴大,保護定子繞組與鐵芯
- 精準檢測接地故障,快速跳閘或告警
- 方便中性點設備檢修、試驗,提升運維安全性
